TPS/T 테크노택스 피스톤씰

컴팩트씰: 복동 유압실린더의 피스톤용 씰로 사용되며 중심부에 탄성체인 고무와 백업링, 웨어링으로 구성되어있습니다. 중심의 고무는 씰링역할을 하고 백업링은 압력에 의한 이탈을 방지하며 웨어링은 피스톤과 외벽의 수평을 유지하여 습동면의 마모를 막습니다.

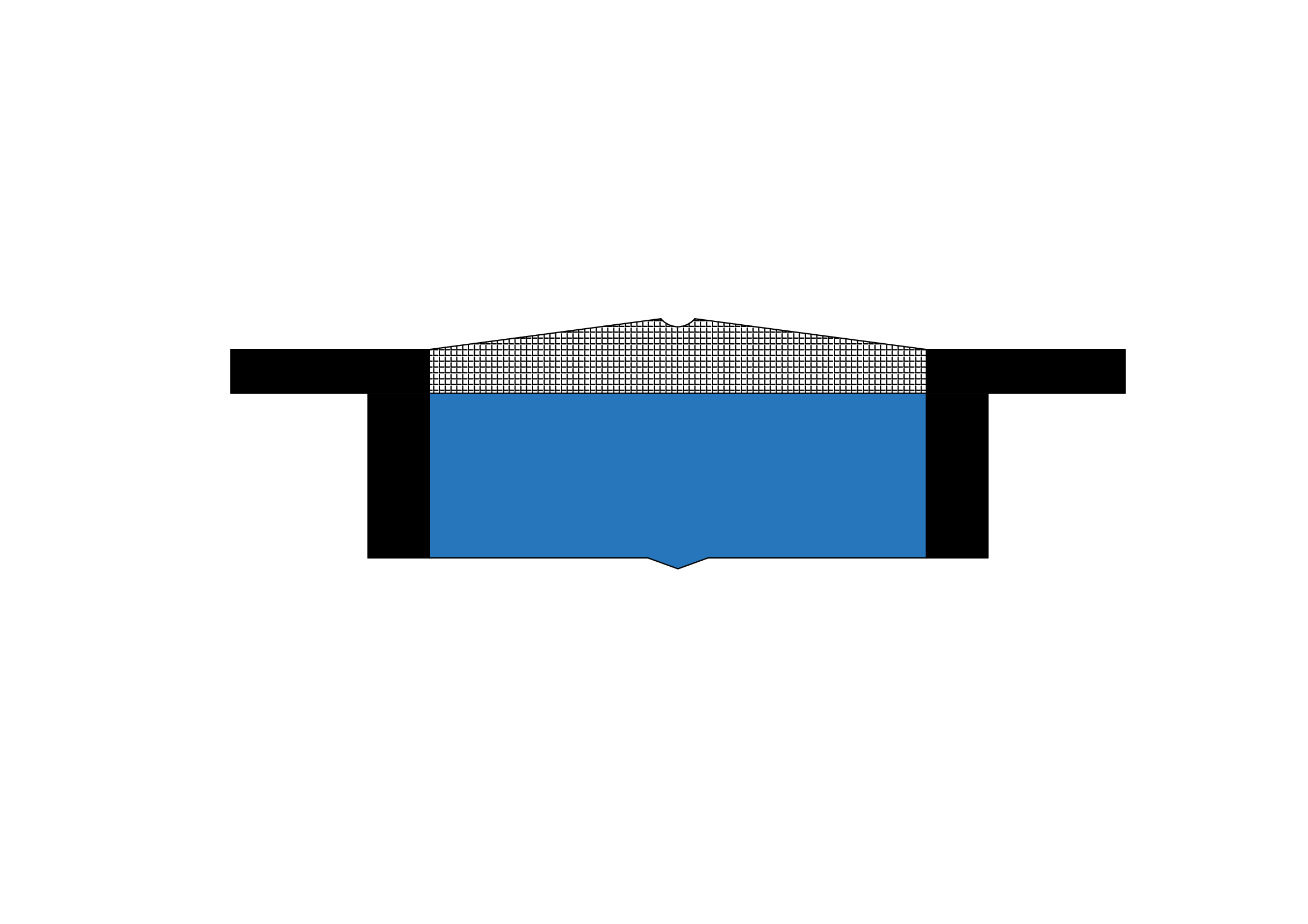

TPS 단면

품명	품번	내경	외경	단높이	총높이
TPS 9501	098066	25.00	17.00	13.50	19.90
TPS 9502	118086	30.00	22.00	13.50	19.90
TPS 9503	125094	32.00	24.00	15.50	21.90
TPS 9504	137106	35.00	27.00	15.50	21.90
TPS 9505	157125	40.00	32.00	15.50	21.90
TPS 9506	177145	45.00	37.00	15.50	21.90
TPS 9507	196149	50.00	38.00	20.50	28.90
TPS 9507/1	216175	55.00	43.00	20.50	28.90
TPS 9508	236188	60.00	48.00	20.50	28.90
TPS 9509	248200	63.00	51.00	20.50	28.90
TPS 9509/1	255208	65.00	53.00	20.50	28.90
TPS 9510	275228	70.00	58.00	20.50	28.90
TPS 9510/1	295248	75.00	63.00	20.50	28.90
TPS 9511	314259	80.00	66.00	22.50	32.90
TPS 9511/1	334279	85.00	71.00	22.50	32.90
TPS 9512	354299	90.00	76.00	22.50	32.90
TPS 9513	393338	100.00	86.00	22.50	32.90
TPS 9514	433377	110.00	96.00	22.50	32.90
TPS 9515	472417	120.00	106.00	22.50	32.90
TPS 9516	492425	125.00	108.00	26.50	40.90
TPS 9517	551480	140.00	123.00	26.50	40.90
TPS 9518	590523	150.00	133.00	26.50	40.90
TPS 9519	629562	160.00	143.00	26.50	40.90
TPS 9520	708641	180.00	163.00	26.50	40.90
TPS 9521	787708	200.00	180.00	31.50	49.90
TPS 9522	866787	220.00	200.00	31.50	49.90
TPS 9523	984905	250.00	230.00	31.50	49.90
